Den lille ovns struktur har afgørende indflydelse på flammens retning, hastighed, luft-gas-blandingsgrad og flammelængde. Forvarmningstemperaturen af luftgassen og mængden af overskydende luft bestemmer flammens atmosfære og flammens forbrændingstemperatur. Derfor spiller strukturen af den lille ovn en vigtig rolle i varmeoverførslen i ovnen og smelteprocessen af glasset.
For smelteovne, der brænder flydende brændstoffer, naturgas og koksovnsgas, er strukturen af den lille ovn relativt enkel med kun et lille ovnudløb og en vandret kanal. Til smelteovne, der brænder producentgas, har den lille ovn udover udløbet og den horisontale kanal også et forbrændingskammer, en lille ovntunge, en luftstiger og en gasstiger.
1. Udstødningsudtag
Udtaget kaldes også brandudtaget. Det er stedet, hvor flammen skydes ud i ovnen, og stedet, hvor udstødningsgassen suges ud af ovnen. Når strømningshastigheden af luft (og gas) og flammens forbrændingstemperatur er konstant, bestemmer størrelsen af tværsnitsarealet af udløbet hastigheden af flammen, der skydes ud i ovnen og påvirker også længden af flamme. Når dysens tværsnitsareal er konstant, bestemmer forholdet mellem længden og højden af dysen flammens dækningsområde på glasvæskeoverfladen.
En for stor eller for lille flammehastighed er ikke befordrende for det normale forløb af smelteprocessen. Hvis hastigheden er for høj, vil brændstoffet ikke nå at brænde helt og vil strække sig til den modsatte lille ovn eller endda brænde i varmelagringskammeret, hvilket ikke er befordrende for smeltningen af glasset i ovnen, og det er let at brænde den modsatte lille ovn, varmelagerkammer og gitterildfast murstens. På samme tid, hvis flammehastigheden er for stor, vil pulveret blive bragt ind i den modsatte lille ovn, hvilket korroderer murværket i forskellige dele af den lille ovn og blokerer gitterlegemet. Hvis flammehastigheden er for lille, vil flammen flyde og være svag, hvilket ikke er befordrende for varmeoverførslen af glasvæsken og batchmaterialet, og det er let at brænde den flade bue af dysen i den lille ovn. For at øge flammens dækningsareal er det nødvendigt at øge dysens bredde så meget som muligt. Tværsnitsarealet af dysen er ofte fladt for at opfylde dækningsområdet. Normalt varierer dysens bredde i henhold til kravene til temperatursystemet i ovnen. For smelteovnen med 7 par små ovne er bredderne af 1#, 2# og 6# små ovne de samme, bredderne af dyserne på 3#, 4# og 5# små ovne er lidt mindre, og dysen på 7# lille ovn er den mindste.

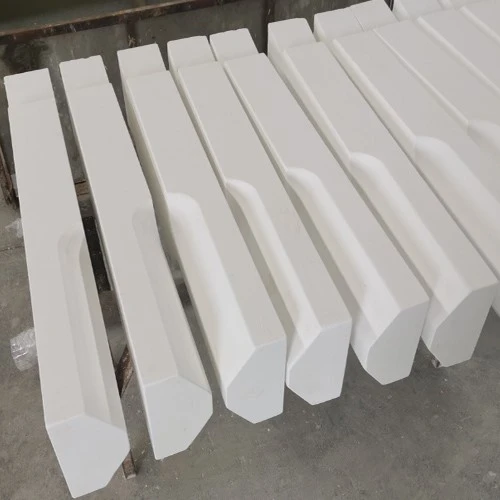

Buen på toppen af dysen kaldes den lille ovns forreste flade bue; væggene på begge sider af dysen kaldes de små ovnstable, og de små ovnkrogsten er under. Da flammen sprøjtes ind i ovnen eller højtemperaturgassen i ovnen udledes gennem dysen, forårsager flammeskurningen og flyvende materialeerosion et dårligt brugsmiljø, hvorfor almindelige støbte ildfaste zirkonium korund-ildfaste mursten bruges til murværk i div. dele af dysen.
Afstanden mellem dysen og væskeoverfladen forventes generelt at være så lille som muligt, således at flammen er tæt på væskeoverfladen, hvilket er gavnligt for varmeoverførslen. Generelt er afstanden mellem dysens bundsten og glasvæskeoverfladen 400 ~ 600 mm.
2. Forbrændingskammer
For smelteovnens brændende producentgas kaldes det lille ovnrum fra enden af tungen til yderkanten af dysen forforbrændingskammeret. Efter at den forvarmede luft og gas trænger ind fra henholdsvis øvre og nedre del af tungebuen, mødes de foran tungen, diffunderer og kolliderer med hinanden for at blande sig, brænde til en vis grad og sprøjte ind i ovnen ved en vis grad. vinkel. For at sikre at gassen kan forbrændes fuldstændigt i ovnen, spiller forbrændingskammeret en stor rolle, så længden af forbrændingskammeret (dvs. afstanden af den blandede forbrænding af luft og gas) afspejler også tiden for blandet forbrænding. , som er en vigtig strukturel indikator.
For en smelteovn, der brænder på den lille ovn gennem sideindsatsen, topindsatsen eller bundindføringen af sprøjtepistolen, kaldes rummet i den lille ovn også for forbrændingskammeret. For en smelteovn, der brænder flydende brændsel og naturgas gennem bunden af den lille ovn, kaldes rummet i den lille ovn luftkanalen.
Forbrændingskammeret er sammensat af en skråbue, en lille ovnsidevæg og en lille ovnbundplade. Den lille ovns bundplade er sammensat af ildfaste bundsten, støbte stålplader eller ordnede kanalstål; skråningsbuens sidetryk bæres af bindestængerne mellem I-bjælkesøjlerne på begge sider af den lille ovn. Strukturen af forbrændingskammeret er en vigtig faktor i organiseringen af hele ovnens flamme. Forbrændingskammerets murværk er i kontakt med højtemperaturflammen, så skråbuen og sidevæggene bruger 33# almindelige støbte smeltede zirconium korundsten, og de små ovnbundsten bruger 33# oxidationsmetoden ikke-krympende smeltet zirkonium korund mursten. Skråbuen og sidevæggene er isoleret fra indersiden til ydersiden med zirconium tætningsmaterialer, høj-aluminium isoleringssten og isoleringsbelægninger; den lille ovnbund er isoleret fra indersiden til ydersiden med zirconium tætningsmaterialer og høj-aluminium mursten; og der er en flad vandpose nedenfor for at reducere driftsmiljøtemperaturen ved kontrol og udskiftning af dysen.
